什么是不銹鋼丸？不銹鋼丸的加工工藝是什么？

不銹鋼丸，顧名思義，材質為不銹鋼，丸是它的形狀，主要分為兩種，一種是圓柱狀，一種是球狀。

生產時采用冷拉不銹鋼絲，經過裁切、球形需要鈍化研磨（如需圓柱體，則不用研磨），精細篩分加工制成的顆粒，是一種噴拋丸清理專用的金屬磨料。

不銹鋼切丸外形，徑高比接近1，且其斷面與中心線近似垂直的銳邊形顆粒，為C形，如0.5mm直徑的圓柱體不銹鋼丸，型號為C050。

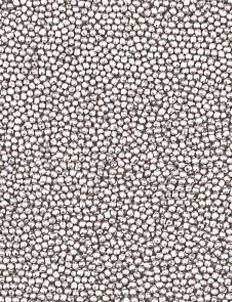

不銹鋼丸外形近似球狀的顆粒，為S形，如0.5mm直徑的銹鋼圓丸，型號為S050。

90%被測顆粒的維氏硬度值應在下列規定范圍之內（括號內為洛氏硬度）：

200HV~290HV（11~28.5HRC）

290HV~380HV（28.5~38.8HRC）

380HV~510HV（38.8~49.8HRC）

特殊硬度：其他硬度范圍可由供需雙方確定，但至少90%被測顆粒的硬度值在約定范圍之內

表觀密度應不小于7.8g/cm3

超長缺陷：圓柱狀顆粒軸向總長度與直徑比或者球狀顆粒長軸與最大寬度或直徑之比不小于2的顆粒。超長顆粒數應小于5%。

裂紋缺陷：顆粒存有的縱向線性非連續性開裂、裂縫、裂口缺陷，其長寬比不小于3:1，長度超過粒標稱尺寸或直徑的20%。裂紋顆粒數不應大于5%。

缺陷總量顆粒數不應大于10%，多于一種以上缺陷的顆粒，在缺陷總量中只計算一次。

外來雜質：不屬于不銹鋼丸顆粒而混合其中的任何材料或顆粒。外來物質的質量分數不應大于1%。

具有不銹鋼的金相組織。

化學成分依據GB/T20878和GB/T4240的規定（以430不銹鋼為例，C含量＜0.12%，Cr含量16-18%，Mn含量＜1.0%，Si含量＜0.33%，S含量＜0.03%，P含量＜0.04%）。

含水量的質量分數不應大于0.2%。
